製品概要

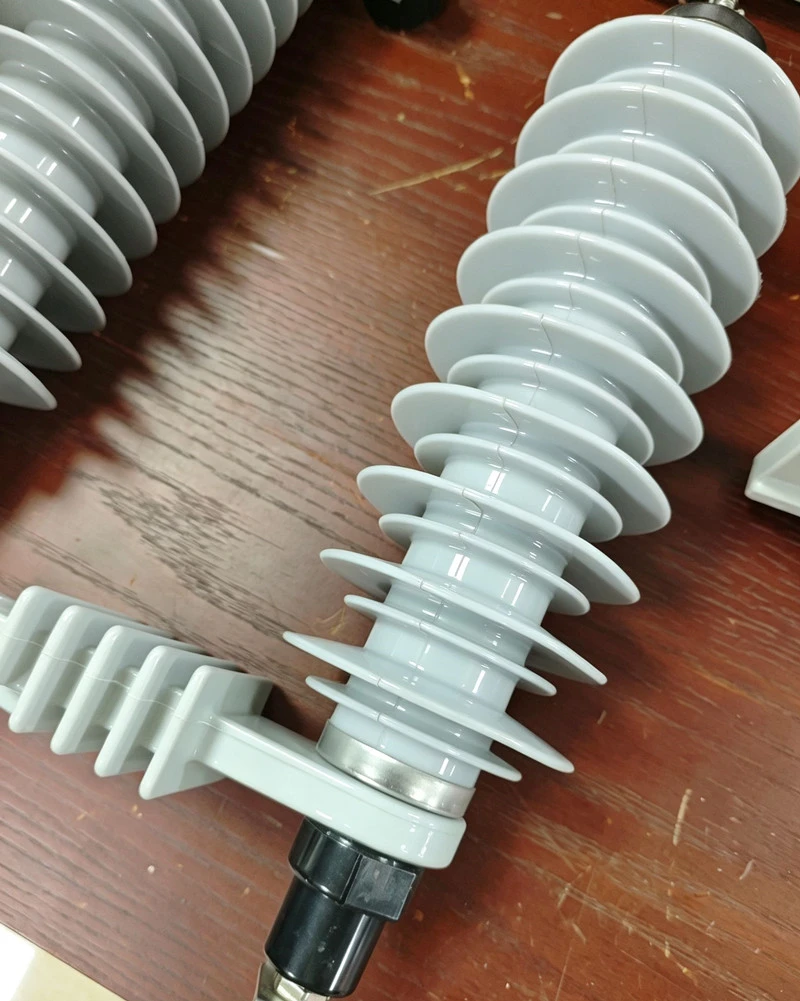

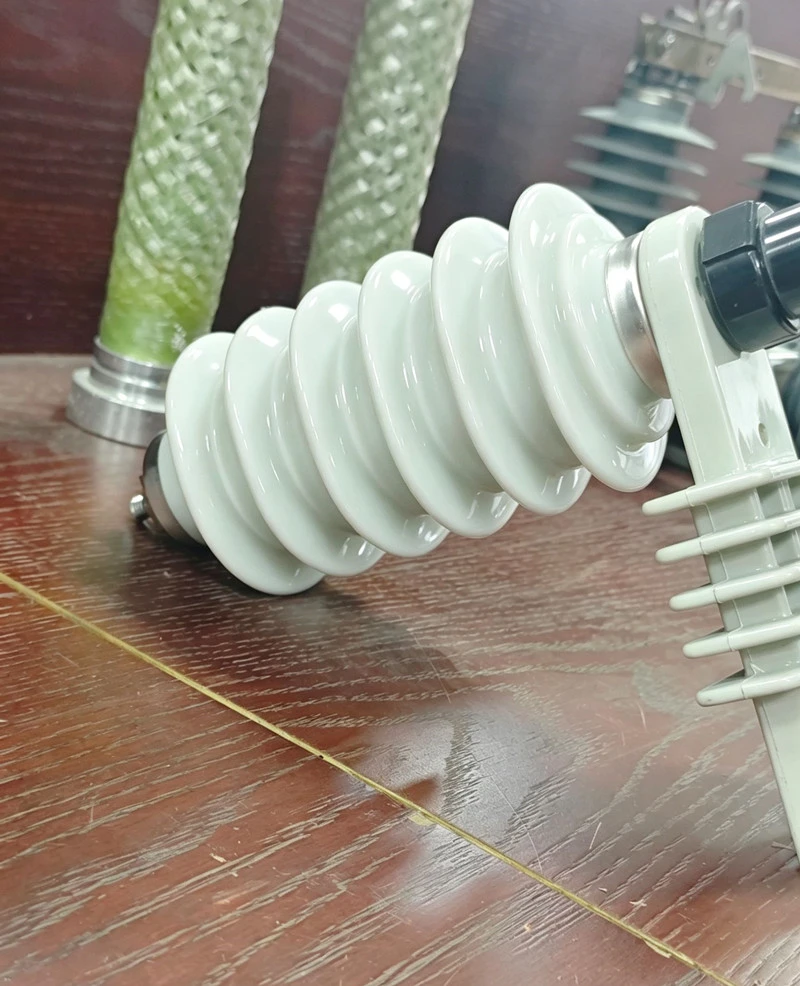

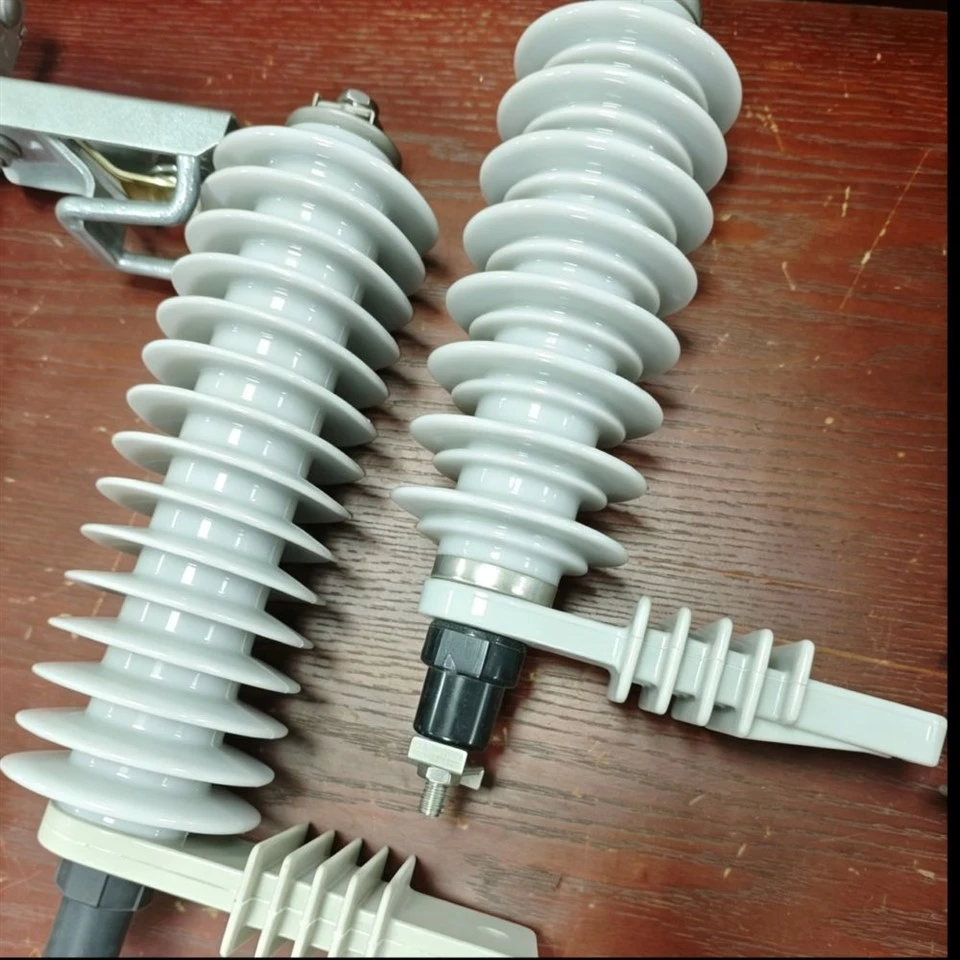

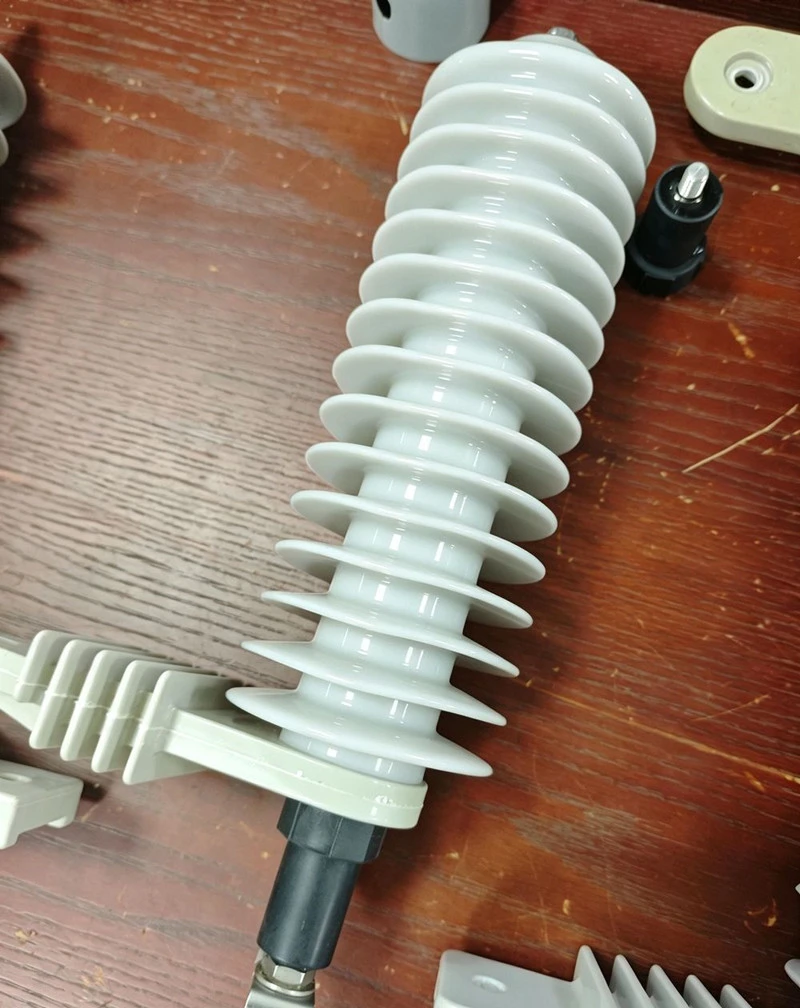

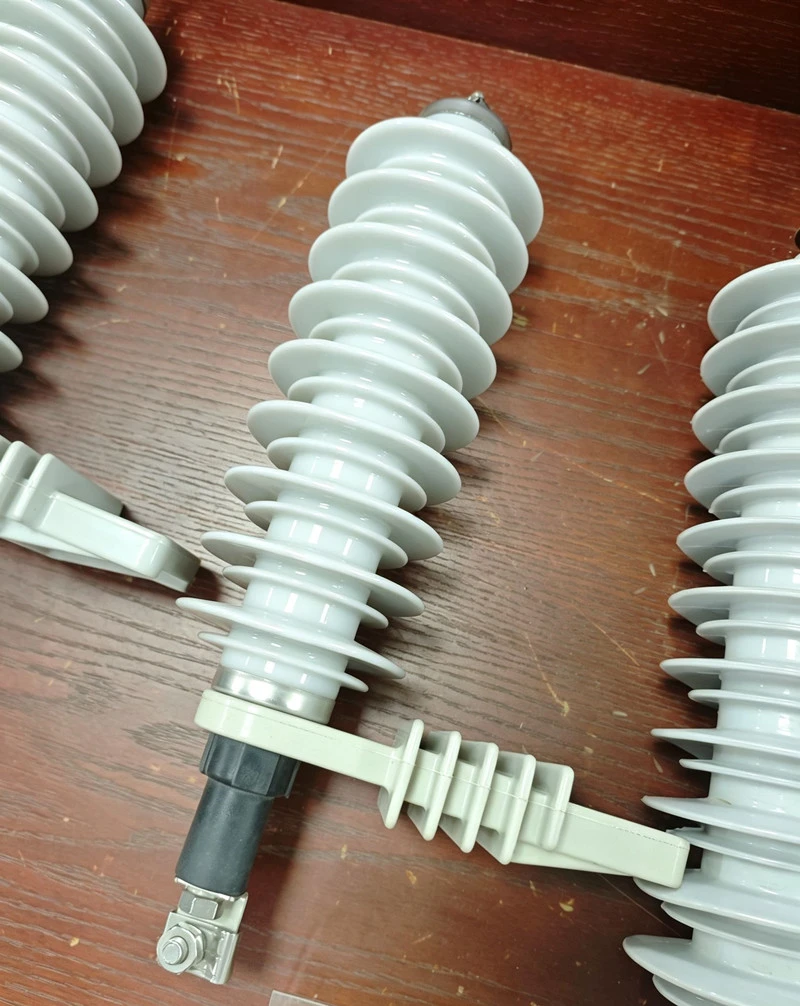

このエレクトロセラミック サージ アレスタは、高温焼結セラミック ハウジング内に密閉された積層酸化亜鉛バリスタ ディスクを採用しており、雷サージとスイッチング過電圧を抑制します。{0}}通常の系統動作電圧下では、ユニットは良好な絶縁状態を維持します。突然の電圧サージが発生すると、酸化亜鉛コアが急速に導電性に変わり、サージ電流がアースに流れます。
ポリマー アレスタと比較して、セラミック シェルは屋外条件下で優れた老化防止性能を発揮します。{0}それでも、セラミック材料は本質的に脆いものです。輸送中や現場での設置中の乱暴な取り扱いは、製品損傷の主な原因です。-完全密閉設計により定期的なメンテナンス作業が軽減されますが、定期的な目視チェックは引き続き必要です。ほこりの蓄積や長期的な環境浸食は、無視すると隠れた欠陥を引き起こす可能性があります。-
製品の分類と実用性
アプリケーションノート
2.1 配布タイプ
このコンパクトで軽量のモデルは、通常、柱上変圧器とともに田舎や郊外の配電柱に設置されます。{0}田舎の架空送電線のほとんどでは避雷設備が不完全なため、小規模なサージ干渉が繰り返し発生する問題となっています。大型の建設機械がなくても簡単に設置できます。
現場での運用から多くのフィードバックを収集しました。比較的小さなセラミック製の小屋は、長期間使用すると徐々に埃が蓄積します。-乾燥した天候では、表面の汚れにより断熱性能が若干低下する可能性があります。数年ごとに基本的な清掃を行うと、安定した作業状態を維持できます。
2.2 ステーションの種類
-頑丈な避雷器は、変電所や発電所内の屋内機器を保護するように設計されています。厚いセラミックケーシングと強化された内部金具により、製品は系統故障時の高インパルス電流に耐えることができます。長期にわたる全負荷運転条件下で、主変圧器、開閉装置、母線システムに信頼性の高い保護を提供します。--
強化構造により全体の重量が重くなります。設置チームは、しっかりと固定し、適切に接地する必要があります。取り付けが適切に固定されていない場合、振動が続くと端子が緩む可能性があります。
2.3 線種
線-タイプの避雷器は架空導体に直接取り付けられます。頻繁な落雷による徐々に起こる絶縁劣化を遅らせ、計画外の回線トリップの可能性を減らします。これらは、自然の避雷が不十分な開けた農地や山岳地帯に広く配備されています。
注意すべき重要な点: 外力によってセラミックの外殻に亀裂が生じると、内部シールが急速に破壊され、製品全体の耐用年数が大幅に短くなります。
2.4 カスタム特殊タイプ
標準モデルは、過酷な極端な動作条件には適していません。実際の現場調査結果に基づいて、上屋の構造、沿面距離、金属部品の防食処理などを調整します。-カスタマイズされた製品は、紫外線が強い高地の風力発電所、塩霧が絶え間なく発生する海岸の変電所、浮遊した導電性粉塵が充満する製造現場に適用されます。-
拡張された小屋を備えたカスタム設計により、はるかに優れた耐汚染性が実現します。欠点の 1 つは、外寸の調整により、全体のサイズと出荷量が若干増加することです。
製品構造
3.1 セラミック製アウターハウジング
高密度のエレクトロセラミックで作られた一体型の焼結外殻は、多層の傘小屋を備えています。{{2}この構造により、表面沿面距離が増加し、粉塵、湿気、または塩水噴霧環境における汚染フラッシュオーバーのリスクが大幅に軽減されます。-
長期にわたる海外輸送中の破損を最小限に抑えるために、厚いセラミック壁を使用しています。実際的なトレードオフとして、この設計では、より薄いセラミック ケースと比較して、重量と材料コストがわずかに増加します。-
3.2 酸化亜鉛サージ吸収コア
内部サージ保護コアは、精密な酸化亜鉛ディスクから組み立てられています。さまざまなプロジェクトの電圧レベルに合わせてスタッキング量を調整します。これらのディスクは、動作中のグリッド電圧の変化に適応するために、絶縁状態と導電状態を自動的に切り替えます。
このユニットには定期的な調整やメンテナンスは必要ありません。重要なのは、現場担当者が密閉されたハウジングを開けることは許可されていないということです。許可なく分解すると内部シールが破壊され、製品保証が無効になります。
3.3 シール部品および金具
デュアル複合ゴムガスケットがセラミックシェルの両端を密閉し、内部コア構造への湿気や微細な塵の侵入を効果的に防ぎます。

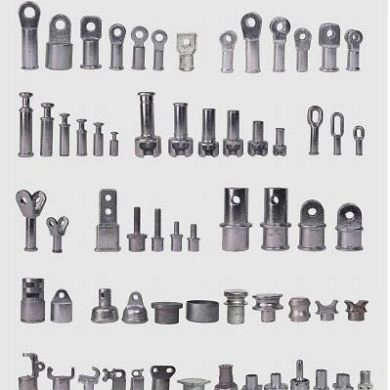

ハードウェア オプションは、溶融亜鉛めっき鋼と 304 ステンレス鋼の 2 つから選択できます。{0}亜鉛メッキ継手は、通常の内陸環境では経済的です。ただし、通常の亜鉛メッキ付属品は持続的な塩霧の下ですぐに腐食し、時間の経過とともに接地の信頼性が低下するため、沿岸地域ではステンレス鋼のハードウェアが必要です。
製品の長所と限界
焼結セラミックは、長年の屋外使用後も安定した絶縁耐力を維持します。ポリマーシェルは通常、紫外線に6～8年さらされると亀裂や老化が起こりますが、セラミックは断熱性能をほとんど失わないため、繰り返しの機器交換コストを節約できます。
モノリシック構造は風の振動や軽い外部衝撃に耐えます。完全密閉のため、複雑なオーバーホールは不要です。必要なのは定期的な目視パトロールのみであり、運用チームの作業負荷が軽減されます。
汚染がひどい沿岸地域や工業地帯ではパフォーマンスがゆっくりと低下することに注意してください。このような過酷な条件下では、通常の内陸環境に比べて耐用年数が短くなります。
適用範囲
エレクトロセラミック避雷器シリーズは、3kV ～ 220kV の電圧グレードをカバーしています。適切なシナリオには、都市および地方の配電ネットワーク、中規模および大規模の変電所、長距離架空送電回路、工場用のオンサイト高電圧電力システム、鉄道牽引架線、風力および太陽光発電プロジェクト用のブースター ステーション、深刻な汚染のある化学プラントや鉱山現場などがあります。-
電気的性能と取り付けのヒント
エレクトロセラミック避雷器は、50Hz と 60Hz の両方のグリッド周波数に適応し、海外プロジェクトで使用されているほとんどの主流の電力規格と互換性があります。安定した長期運用のためには、常に垂直設置が推奨されるソリューションです。-
-現場のスペースの制約により水平方向の取り付けしかできない場合は、それに応じて酸化亜鉛ディスクの内部積層レイアウトを調整する必要があります。この構造的適応により、必然的に吐出精度にわずかな誤差が生じるため、プロジェクト全体の設計にこの制限を考慮する必要があります。
電子セラミック避雷器は、IEC 60099 シリーズおよび GB/T 11032 仕様に従って完全な設計検証と工場テストを受けており、国際入札および輸出プロジェクトの技術的資格要件を完全に満たしています。
原材料管理およびカスタマイズサービス
セラミックブランク、酸化亜鉛ディスク、シーリングゴム、金属ハードウェアなどの主要原材料は、量産前に厳格な受け入れテストに合格します。現場の汚染レベルや地理的条件に基づいて、上屋の寸法、沿面距離、フィッティングを調整します。
-特別なプロジェクトでは、シェルの高さ、取り付け穴の間隔、端子構造、アップグレードされた防食処理など、標準以外のカスタマイズが可能です。-当社は、生産前にお客様が確認できるように、完全な取り付けキットと正式な寸法図を提供します。
品質管理手順

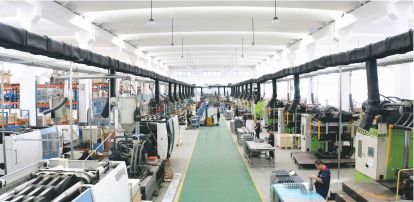

検査はすべての製造段階で行われます。セラミック材料の各バッチは、密度と焼結の一貫性についてテストされます。すべての酸化亜鉛ディスクは個別のスクリーニングを経て、異常な漏れ電流のある欠陥のあるユニットを排除します。

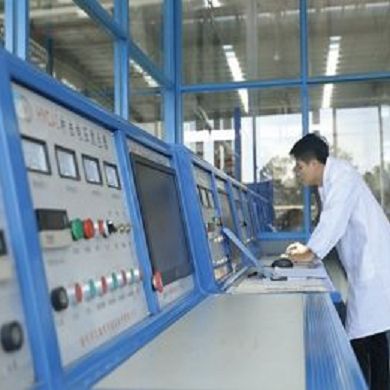

半完成品のアセンブリに対してランダムなサンプリング検査が実施されます。{0}完成した避雷器は、漏れ電流試験、雷残留電圧試験、絶縁劣化試験を実施します。選択されたバッチは湿熱サイクル テストを完了し、シールの信頼性を検証します。入札提出および通関のために完全なテストレポートを提供できます。
標準と技術サポート
製品は関連する IEC 国際規格および GB/T 国内仕様を満たしています。過剰な仕様や不一致の製品選択を避けるために、実際の現場の状況に応じて的を絞ったモデル選択のアドバイスを提供します。-
インストールガイド、操作ドキュメント、および簡易メンテナンスチェックリストが提供されます。海外パートナーは遠隔故障診断と継続的なスペアパーツ供給を利用できます。
発送、支払い条件、品質への取り組み
ラボテストや小規模なフィールド試験用にサンプルを手配できます。{0}大量注文をされるお客様は、サンプル料金の一部返金について交渉することができます。各ユニットは耐衝撃性フォームで包まれ、海上輸送中の湿気による損傷を避けるため、乾燥剤とともに燻蒸処理した木箱に梱包されています。-
利用可能な支払い方法には、T/T および取消不能 L/C が含まれます。長期的な協力購入者向けに、柔軟な条件について話し合うことができます。-
すべての製造記録は追跡可能性のために保持されます。保証期間内であれば、工場に起因する欠陥に対して無料の交換と技術指導を提供します-
